方联九州平台

软件概述

方联九州平台是一款性能高效、界面简洁的无人机航拍图像处理平台,该软件能通过航拍图像生成整体正摄图 像、三维点云和三维模型。

软件功能

生成正向摄影图

该软件融合多张航拍图像的信息,校正图像畸变,提取图像地理信息,从而生成 全景俯视图,并定位于真实地图中。

生成三维点云

该软件从多张航拍图像中提取出结构信息、地理信息,从而生成包含地理信息的高 密度点云图像。

生成三维模型

该软件利用提取的点云图像,生成三维纹理模型。

测量

对俯视图像或三维模型进行简单的点击连线操作,即可测量图像中真实的距离、体积等物理量。

下载

用户可以便捷地下载该软件生成的点云、图像和模型文件。

分享

用户可以便捷地将生成的图像和模型文件与其他用户分享。

产品性能

方联九州平台布置于云平台上,个人用户通过浏览器对该软件进行访问并使用,因此该软件对个人用户的计算 机性能没有要求。同时,云平台相较于个人计算机性能更强,因此方联九州平台能保证高效并稳定地处理无人 机航拍图像。

软件安装

方联九州平台布置于云平台上,个人用户无需额外安装软件,只需使用浏览器,即可访问并使用该软件。

软件运行

用户通过浏览器访问 http://fl9z.net:8000/网址,在完成 用户登录之后即可进入方联九州平台主页。建议使用谷歌浏览器。

1、添加项目并处理

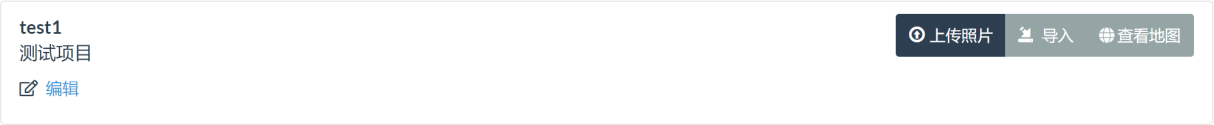

通过点击“添加项目”按钮,用户便能新建用于处理航拍图像的项目。用户能在弹出窗口中输入项目的名称和 简单的描述,便于后续的项目管理。在生成项目之后,用户也能点击项目中的 “编辑”按钮对项目的名词、描 述进行修改,或者删除该项目。

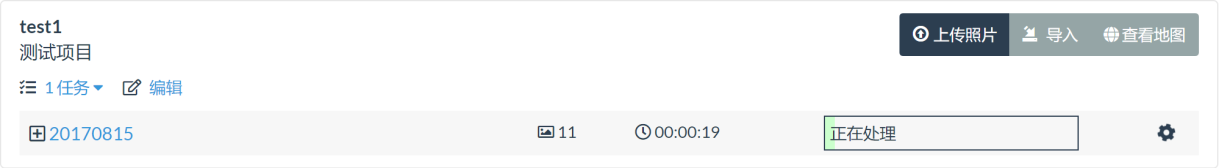

点击“上传照片”按钮,即可建立一项处理航拍图像的具体任务。用户须按照方联九州平台主页对照片的数量 与质量的要求上传照片,并对任务命名以便于任务的管理工作。在对航拍图像进行处理前,用户还可以根据 自己的需求选择不同的处理模式。例如想要获得更高精度的三维模型,可以选择“高精度模式”;如想要更快 速地获得处理结果,可以选择“快速模式”;在没有选择的情况下,方联九州平台将会采用均衡的“默认模式”。 点击“开始处理”,用户提供的航拍照片便会上传至云平台并通过云平台的计算机进行处理。

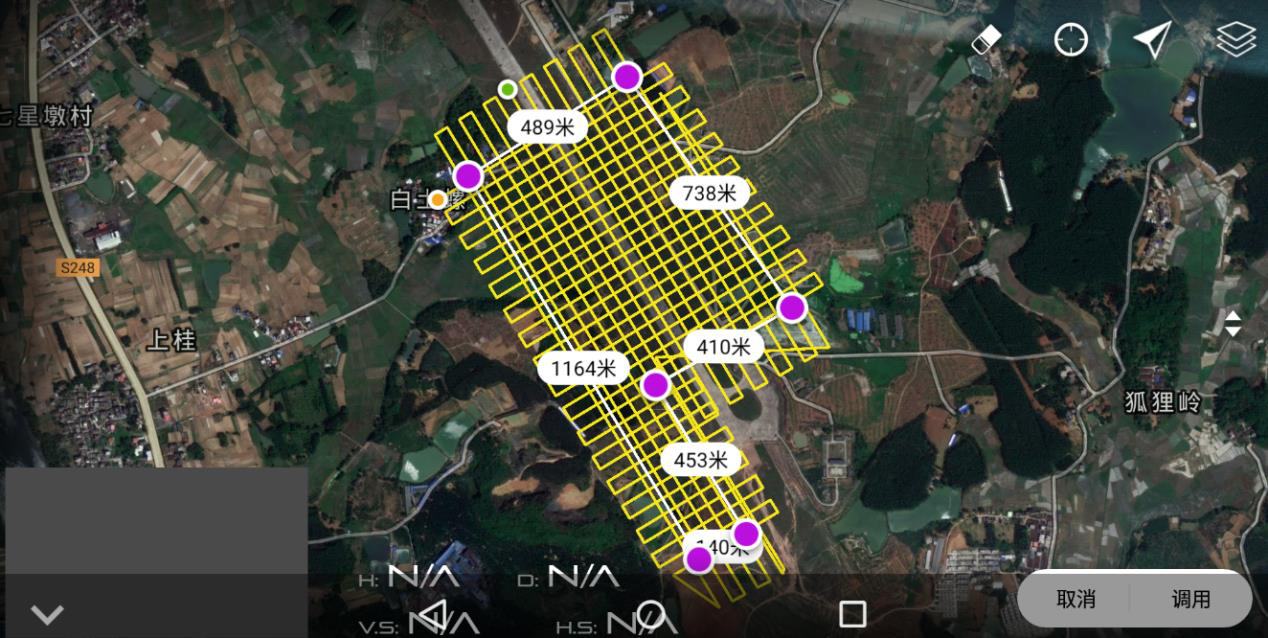

上传照片注意事项:为保证图像处理任务顺利进行,每个处理任务需要至少三张照片,临近航拍照片的重合率 需要在 65%以上,即以飞行高度 100 米为例,拍摄间隔理论上不应超过 20m。且拍摄方式建议以“蛇”形状环装方 式拍摄,保证每张所拍摄的照片都有相似的特征点,如下图所示:


本平台一大优势是可以将同一项目在建设期间不同时间点的现场情况记录下来,因此建议在命名时采用“日期-区块”的方式对不同时间点的航拍进行区分,比如: “20200618-C 区块” “20200620-B1 区”等。

2、查看地图

任务处理完成之后,用户即可点击“查看地图”按钮查看生成的全景俯视图。由于方联九州平台在处理过程中提 取出了图像中的地理信息,因此用户可以选择将全景俯视图嵌入地图当中的真实位置,从而呈现更完整的显示 效果。用户可以选择不同的地图源从而呈现出不同的嵌入效果,也可以点击右上角的图层图标切换显示不同任 务的俯视图。

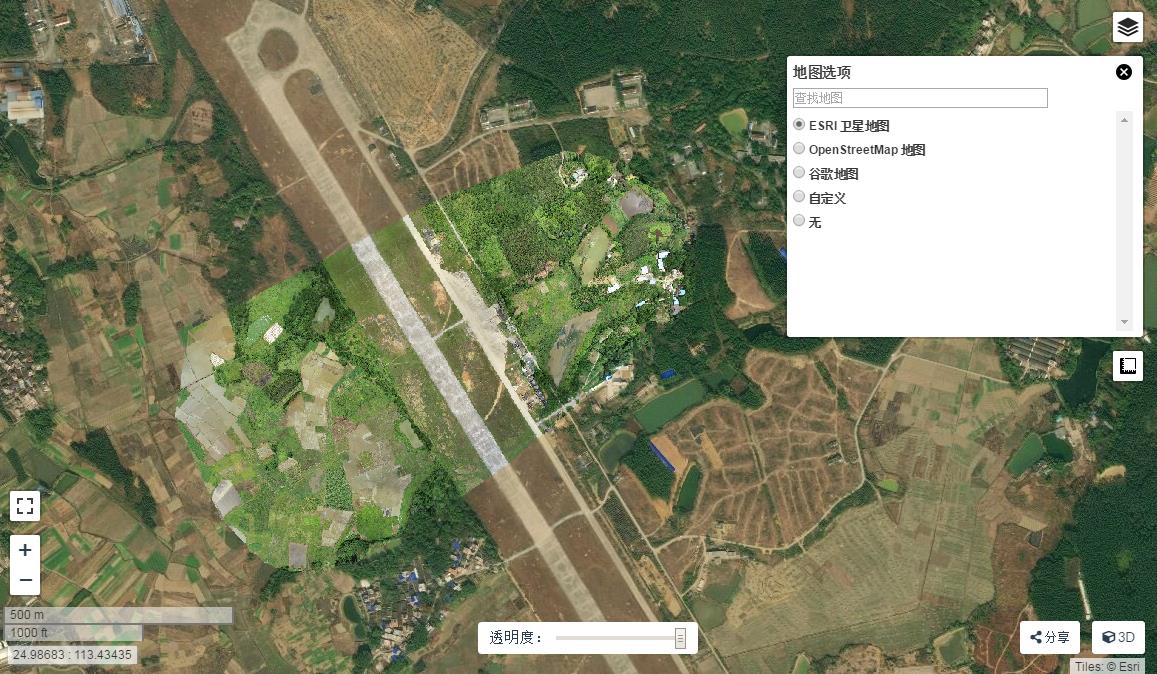

ESRI 卫星地图层显示模式

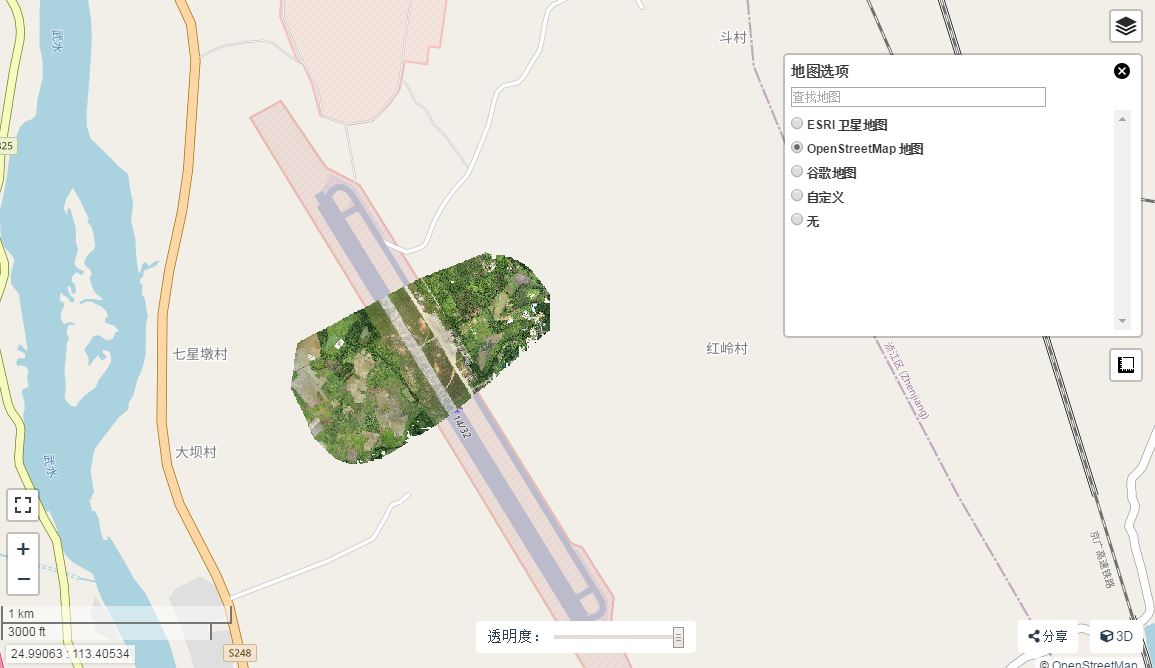

OpenStreetMap 地图层显示模式

3、在地图中进行测量工作

点击地图界面右边的测量图标,选择“开始一次新的测量”,即可开始在地图中进行测量工作。按照提示在 地图中添加测量点,软件便会自动自动连接测量点构成线、面,并计算出线、面在实际空间中的尺寸。完 成测量后用户可以选择删除测量结果重新测量,亦或是导出测量结果。

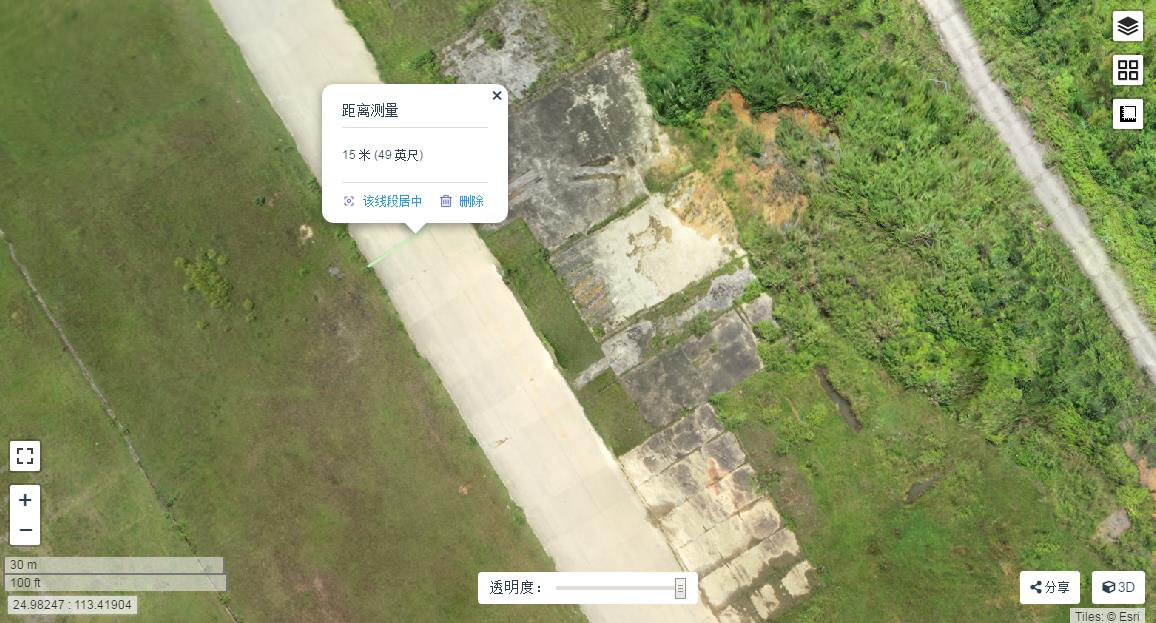

测量距离

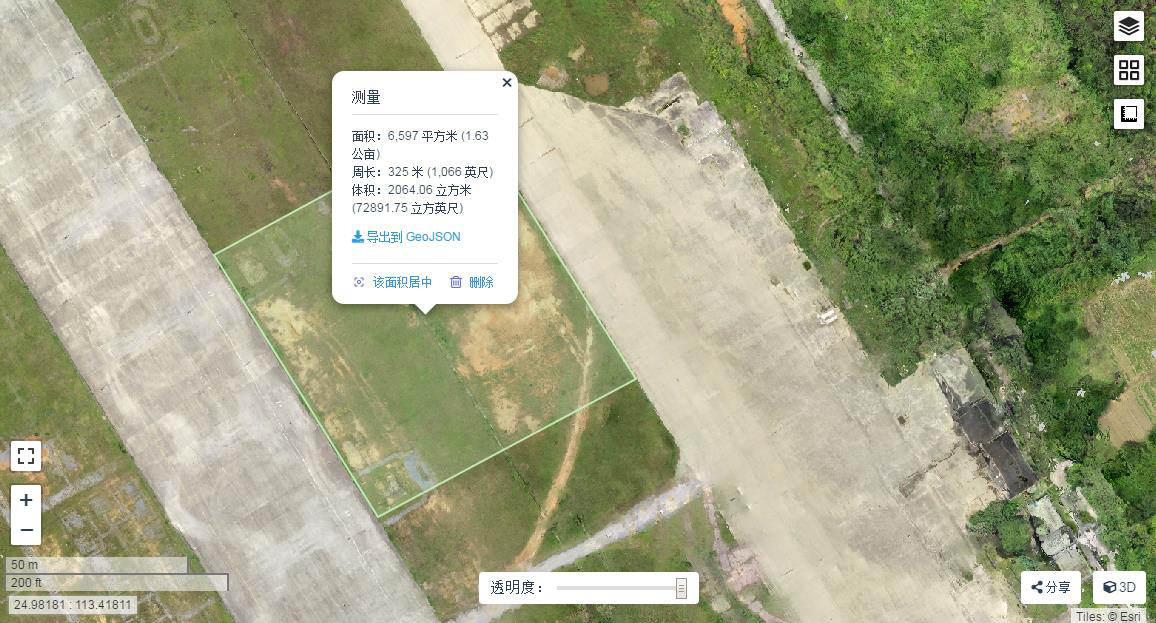

测量面积及体积

4、查看三维模型

用户可以在任务界面点击“查看三维模型”按钮,也可以在地图界面点击右下角的“3D”按钮进入三维模型 查看界面。进入三维模型显示界面后三维模型默认以点云的形式呈现,点击左侧菜单栏中“三模材质模型” 中的显示材质模型选项,即可显带材质的三维模型。

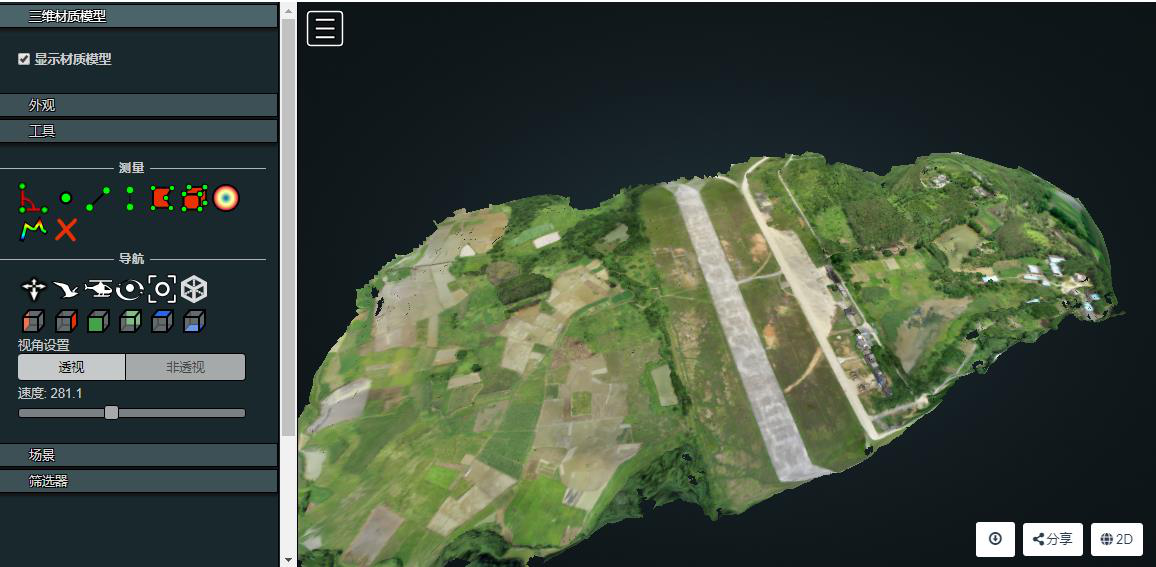

三维材质模型

4.1、调整三维模型外观

进入左侧菜单栏中的“外观”子栏目,即可个性化调整三维模型的外观。拖动“点数量”下方的滑动条,即可 调整点云模型中点的数量,从而调整三维模型的显示精度。切换模型的“渲染质量”,可以将模型以更高的渲 染质量进行显示。用户还可以调整“光线设置”和“背景”,以还原模型在不同环境下的显示效果。


三维材质模型

4.2、测量三维模型
方联九州平台在三维模型界面同样提供了测量功能,并且功能更加丰富。用户可以选择测量角度、距离、 高度、面积、体积等不同物理量,在选择了想要测量的物理量后,即可在模型中绘点测量。如对测量结果 不满意,用户也可以选择删除所有测量点并进行

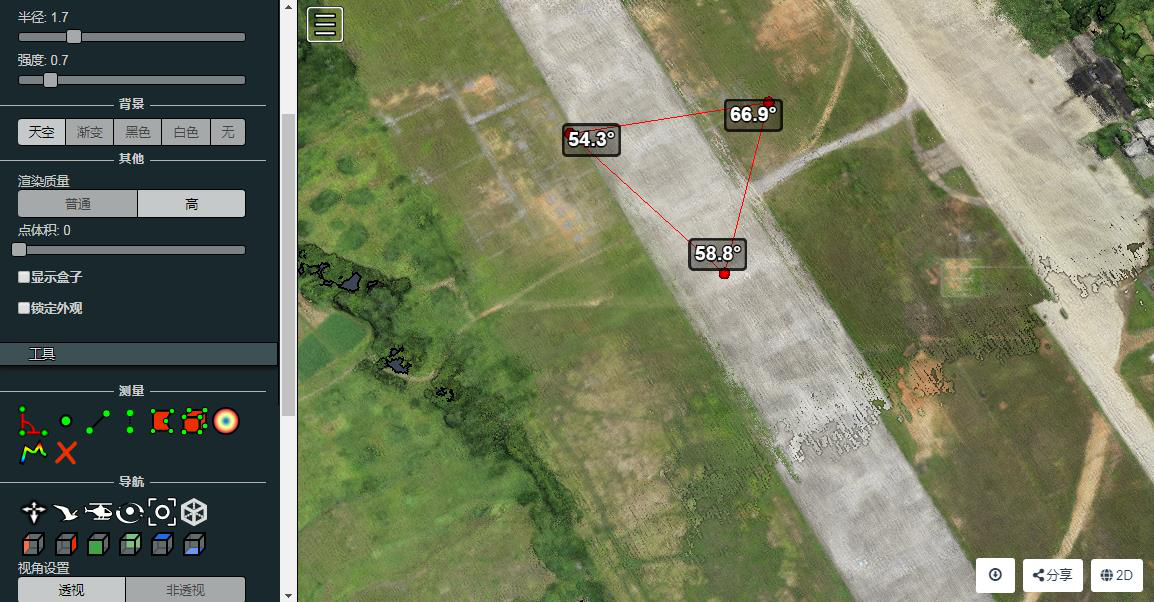

角度测量

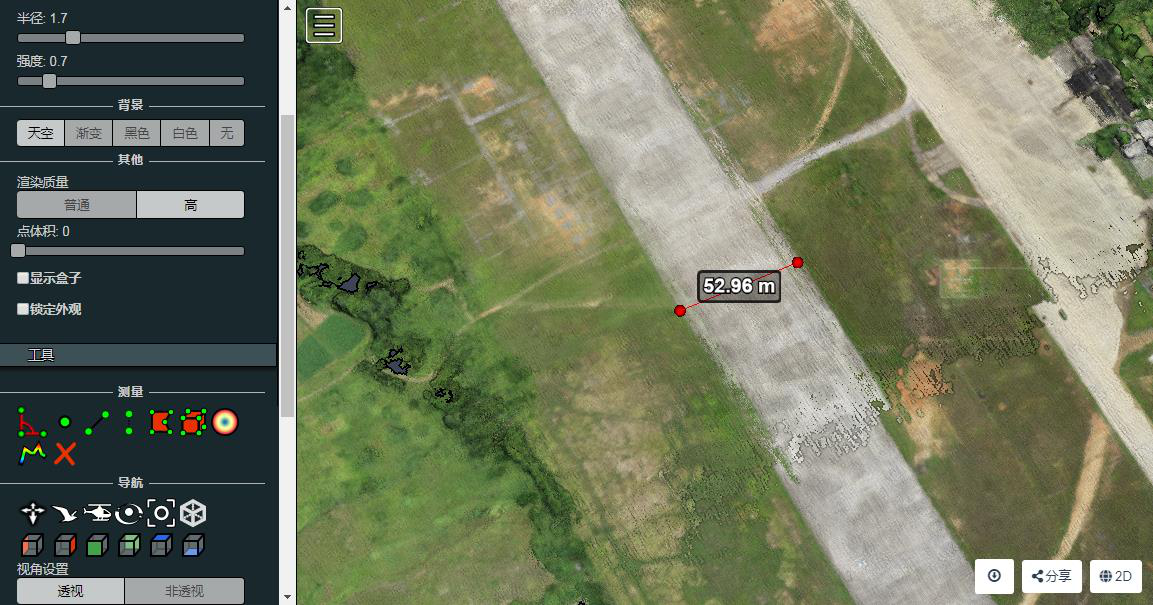

距离测量


面积测量

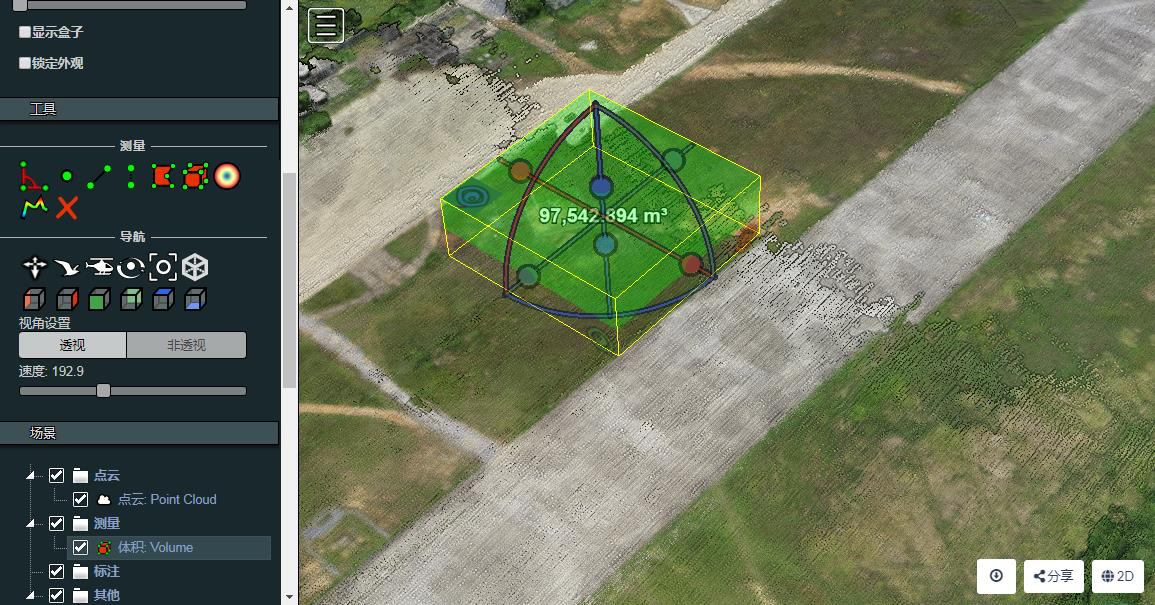

体积测量

5、下载文件

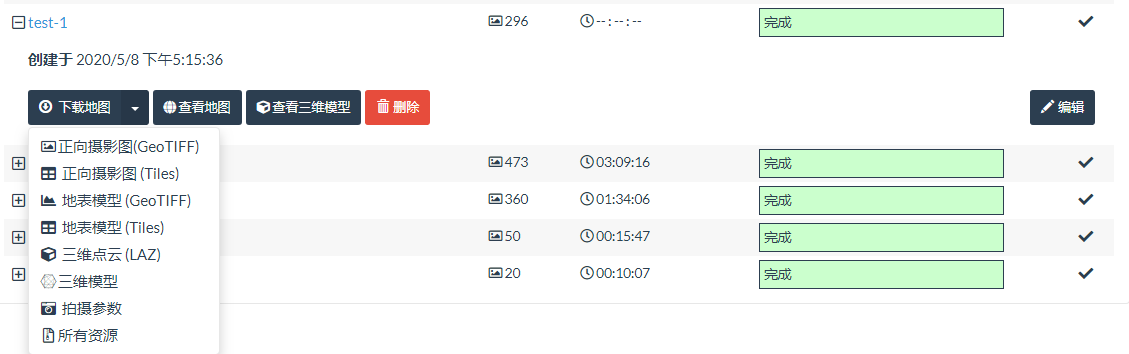

用户可以在任务界面选择下载需要的文件,包括三维点云、俯视地图、地表模型等文件,也可以选择一键 下载该任务生成的所有文件
